摘要：隨著信息技術的快速發展，用戶應用需求的增加，數據吞吐量越來越大，對CAN總線的通信數據量與通信質量要求也越來越高，那么下一代的CAN——CAN XL會是什么樣子的呢？

一、對CAN XL的要求。

有效負載長度：與以太網幀長度一樣；

可靠性：等于或者優于CAN，CAN FD和10Mbit/s以太網的穩定性；

魯棒性：與CAN FD一樣好，甚至要優于10Mbit/s以太網；

波特率：在數據段的傳輸速率最大可達10Mbit/s；

兼容性：向后兼容CAN FD。

二、CAN XL簡介

1.CAN,CAN FD,CAN XL報頭比較

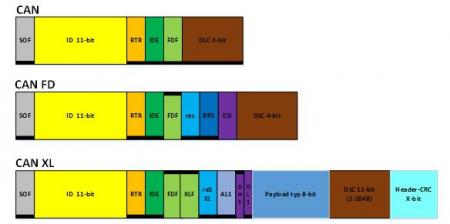

圖 1 CAN, CAN FD, CAN XL幀頭部

上圖中頂部的黑線表示隱性，底部的黑線表示顯性，那么我們分析上圖可得出以下結論：

SOF位與11位CANID通用與CAN, CAN FD, CAN XL；

CAN FD和CAN XL始終不支持RTR遠程請求；

CANXL不支持IDE標識符擴展（29位CANID），該位始終處于顯性；

CAN中FDF始終處于顯性，隱性FDF位指示CAN FD，隱性FDF,XLF位指示CAN XL；

CAN FD中res位始終處于顯性，隱性BRS位（波特率切換）會提升傳輸速率；

CAN FD中ESI位通常處于顯性，但處于被動錯誤時會變?yōu)殡[性；

CAN XL中resXL位是隱性的，可用于將來的擴展；

CAN XL中AL1,DH1和DL1作為新的波特率切換序列；

CAN XL中Payload 8-bit用于不同數據包的預定義多路復用位；

CAN XL中DLC是一個11位整數，其中數據字節數是該整數加“1”；

CAN XL中Header-CRC用于保證DLC正確，DLC定義數據CRC從何處開始。

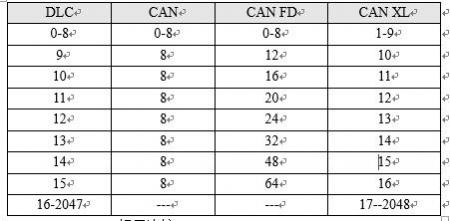

表 1 CAN DLC編碼表

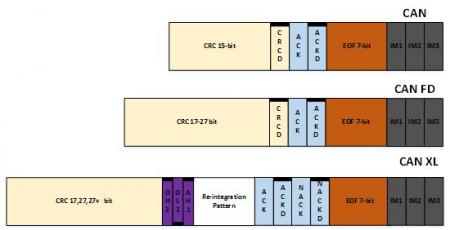

2.CAN,CAN FD,CAN XL報尾比較

與CAN相比，CAN FD增加了開銷所需位的數量；

與CAN FD相比，CAN XL增加了更多的開銷所需位的數量；

這些附加位位于報文頭與報文末尾處；

大多數的開銷所需位是CRC，必須增加它才能保護超出的更多的字節。

CAN與CAN FD唯一的區別在于CRC長度；

對于相同的數據長度，CAN XL中較長的報頭可能需要較長的CRC；

CAN XL包含用于波特率切換位，確保向前的兼容性；

CAN XL CRC之后是波特率的切換模式，而不是CRC定界符；

為了確保重新同步到未來格式的幀末尾，集成格式：將CAN XL中放置NACK添加到舊ACK中。

3.CAN XL的波特率轉換

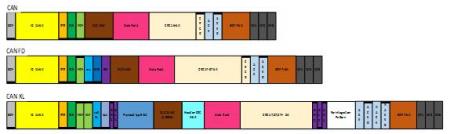

圖 4 CAN XL幀格式

DH1和DL1之間邊緣的波特率增加；

DH2和DL2之間邊緣的波特率降低；

AL1位包含一個特殊模式，它可以切換CAN驅動器進入高波特率模式；

AH1位包含一個特殊模式，它將使CAN驅動器脫離高波特率模式。

總結

CAN XL每個CAN幀中有更多的數據：1—2048字節，并且在數據部分增加了波特率，具有更好的故障保護措施，可為下一代CAN做更好的準備。
